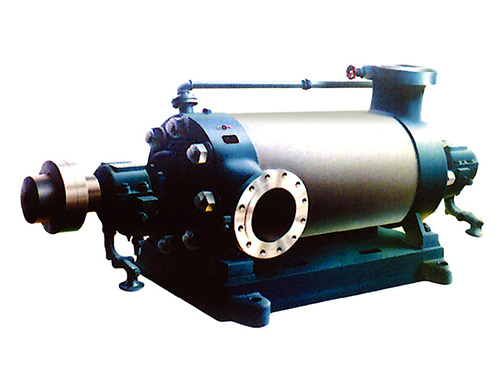

GD、D、DⅡ、DF型多级离心泵

概述

GD型和D型泵供输送不合固体颗粒的清水。DF型和 DⅡ型泵供矿山排送PH值为2～4的酸性矿坑水。输送介质温度均不得超过80℃。

结构

本型泵是卧式、单吸、多级节段式离心泵。进水口可水平方向或垂直向上，出水口为垂直向上。用穿杠把吸人段、中段及吐出段联接成一体。

泵转子由装在轴上的叶轮，平衡盘等零件组成，整个转子由装在泵两端的两个滚柱轴承来支承。轴承用油脂润滑。转子轴向推力由平衡盘来平衡。

轴封

轴两端有填料箱，采用软填料密封。有一定压力的水通入填料箱起水封作用。在轴封处装有可更换的轴套来保护泵轴。

传动

泵通过弹性联轴器由电动机直接驱动。从传动端看泵为顺时针方向旋转。

性能参数

Q=100-515m3／h         H=66～700m(GD、D型)

Q=27—346m3／h         H=66～459m(DF、DⅡ型)
