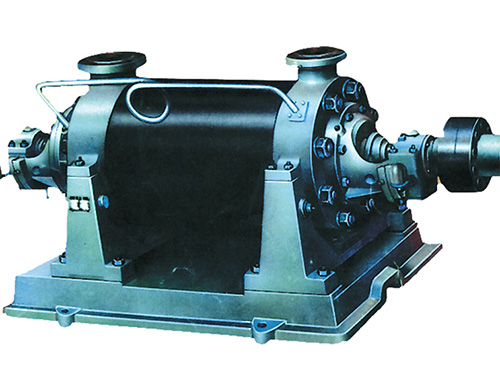

ZDG型中压锅炉给水泵

概述

该型锅炉给水泵作为中压锅炉给水之用，其性能完全取代老型号：DG45～59、DG72～59、 DGl50～59。

ZDG型中压锅炉给水泵使用温度可达105℃．

结构

ZDG泵是单壳体节段式多级离心泵。吸入VI、吐出IZl均垂直向上。用穿杠将中段、吐出段和吸入段紧密连接在一起，各静止密封面之间靠金属面密封，泵为单独底座。

轴封

使用碳素纤维编织物做为软填料，并用冷却水冷却。或机械密封

轴承和平衡

两端的滚动轴承来支承。稀油润滑，用循环水冷却。

转子的轴向推力采用平衡盘自动平衡。均衡回水经过均衡回水管返回到泵吸入段。

传动

给水泵通过弹性联轴器由电机驱动，从传动方向看泵为顺时针方向旋转。

性能范围

流量：Q=36～180m³／h   扬程：H=270～672m
