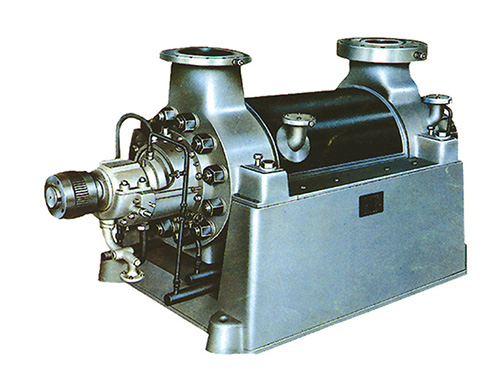

DG型次高压锅炉给水泵

概述

DG型锅炉给水泵作为次高压锅炉给水或其它高压给水泵之用，输送介质温度不超过160℃。

结构

本型泵是单壳体节段式多级离心泵。其吸入口和吐出口均垂直向上。前段、中段和后段用穿杠联接成一体，各段之间静止结合面主要靠金属面密封外，并设有O型胶圈作为辅助密封。

轴封

本型泵轴封采用软填料密封，也可采用机械密封。填料压盖、填料腔用冷却水冷却。在轴封处装有可更换的轴套来保护泵轴。

轴封和平衡装置

泵转子由泵轴两端的滑动轴承来支承。稀油润滑，且用循环水冷却。

转子的轴向推力采用平衡盘平衡。在平衡室和前段之间装有回水管。

传动

泵通过弹性联轴器由电动机驱动。从传动方向看泵为顺时针方向旋转。

性能范围： Q=36～180m³／h   H=409～1056m
